關西國際機場航廈

業主要的是一座可以 24 小時起降的國際機場， 基地卻只能是大阪灣外海一塊填海造出來的人工島——海水深約 18 公尺，海床下還有約 20 公尺厚的軟弱黏土層。 一般的解法是把地基做得更深、更硬，用工程手段把沉陷「解決掉」。 皮亞諾與工程團隊的判斷是：這塊地的沉陷不會停止，任何想要一次做完的作法都會失敗。 於是他們先承認沉陷是永久的條件，把柱腳做成可以調整的構造， 再用一片連續的非對稱曲面屋頂統合長達 1.7 公里的航廈， 並讓這片屋頂的斷面直接由空氣的流動決定，室內因此不需要吊頂風管。 承認條件不穩定，反而讓建築取得了長期存活的能力。

特別提醒：這個案子最容易被寫成「屋頂很流線、像一片機翼、很有未來感」。 真正拿分的寫法要說明這片屋頂的曲線是一連串限制推導出來的結果： 因為航廈長達 1.7 公里，所以需要一個連續的元素給旅客方向感； 因為空間高大且開放，所以送風不能靠傳統的吊頂風管； 因為要靠氣流沿著表面前進，所以屋頂斷面必須是一連串相切的圓弧； 因為屋頂是這麼大一片，所以覆面板必須全部同一規格才做得完。 每一段曲線，背後都有一個關於空氣或施工的理由。 同時要誠實面對代價：人工島的沉陷量遠超過預估，維護與債務長期沉重； 2018 年一場颱風就讓整座機場被海水淹沒、聯外橋梁被撞斷，旅客受困島上。

本案在系列中的位置：技術開始對付時間P O S I T I O N I N G

• 系列的第二次轉折：前兩案處理的都是相對穩定的基地； 本案第一次面對一塊會持續改變的地面，並且選擇不去對抗它。 技術的角色從「解決問題」變成「讓問題可以被長期管理」。
• 系列提問的第三個答案： 「技術到最後換來什麼？」——本案的答案是「換來一塊本來不存在的地，以及一座 24 小時不必顧慮噪音的機場」。往後這個答案會一路變成：換來一陣自己會吹的風、換來一棟舊工廠的第二次生命，最後換來台北信義區地面上的一片樹蔭。
• 方法的伏筆：本案讓屋頂的形狀由空氣的流動決定的作法， 在第 05 案吉巴歐文化中心會被推到更徹底的程度—— 那裡整棟建築的外殼都是為了讓風自己吹進來而做的，而且完全不靠設備。
• 也請記住本案最誠實的一面：這是一座用巨額工程與長期維護換來的機場—— 沉陷量遠超過預估、造價與債務長期沉重，而 2018 年的一場颱風就讓整座島同時停擺。 把設施放到海上換到了安靜，也換到了無法分散的風險。

平立面造型F O R M

• 造型的第一個決定是一條長度：航廈被拉成一條長約 1.7 公里的帶狀， 主樓在中央，登機廊往兩翼伸展。考場上要記住： 交通建築的平面幾乎都是由流程的順序決定的，形狀是流程的副產品。

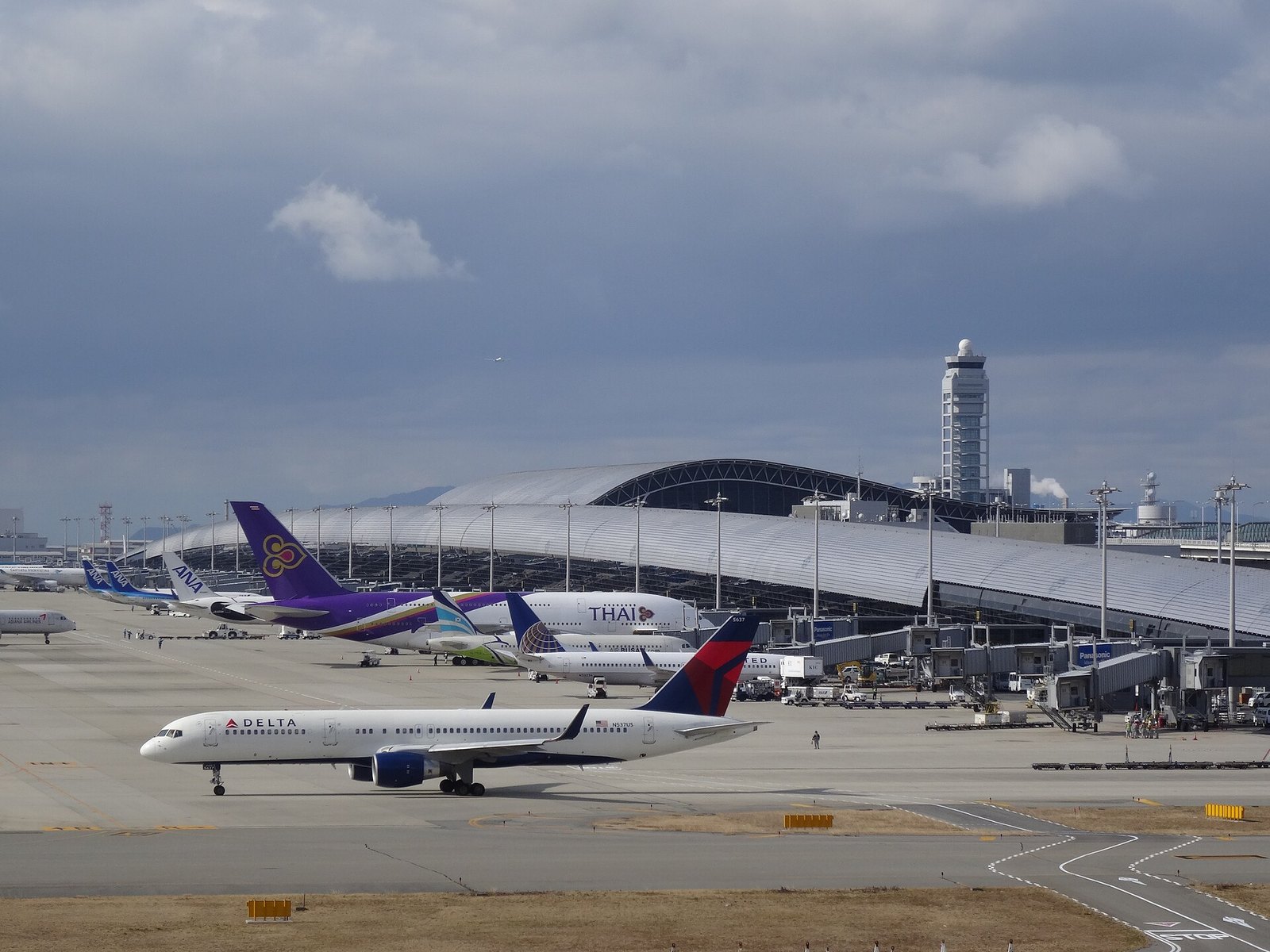

• 真正的造型發生在剖面：本案平面是一條規矩的長帶，剖面上卻是一組不對稱、 由一連串不同半徑的圓弧相切而成的曲線—— 「這棟建築的造型要用剖面才看得懂」，本系列往後每一案都適用。
• 屋頂的曲線由空氣決定：斷面的形狀來自氣流沿表面貼附前進的需求， 先畫好一條好看的弧線再回頭替它找理由，是完全相反的作法—— 本案最值得學的一課：讓看不見的物理現象成為造型的依據，然後在室內用動態雕塑把它顯示出來。
• 用同一片板覆蓋整片屋頂：屋面覆逾 8 萬片規格相同的不鏽鋼板， 幾何被刻意控制成可以用單一尺寸的板重複鋪設—— 當覆面的面積大到某個程度時，「能不能只做一種板」會直接決定工期與造價。
• 結構是室內唯一的裝飾：跨距約 80 公尺的立體桁架完全裸露，兩端以成對斜柱落地， 桁架下方的葉片狀導流板同時導風與反光—— 室內沒有吊頂，看得到的每一樣東西都在工作。

空間機能P R O G R A M

本案的機能核心是「流程被垂直分層、被水平串成一條線」： 出境、入境、行李與服務動線在剖面上分層互不干擾， 而在平面上被拉成一條從中央往兩翼延伸的長帶。

• 用剖面分開四種人：出境旅客、入境旅客、行李與工作人員各走各的樓層—— 交通建築的計畫書第一件事就是把「幾種流程、幾個方向、幾個樓層」列成表。
• 疊合共用：那片連續屋頂的六重角色。屋頂 同時是跨距約 80 公尺的結構、是取代吊頂風管的送風路徑、是讓旅客判斷方向的連續指示、 是導流板兼反射照明的載體、是室內唯一的天花， 以及一片必須承受海上風壓與颱風雨量的耐候面—— 這是本系列「一個元素做很多事」在最大尺度上的一次示範。
• 可調構造是一種機能：柱腳的墊板與各處的變位餘裕，讓「維持水平」成為建築的長期工作項目—— 在會沉陷的基地上，可調整本身就是一種必須被設計的機能。
• 把看不見的東西顯示出來：大廳懸掛的動態雕塑隨氣流擺動—— 它同時是藝術品與系統的指示器，讓旅客理解自己身處的環境正在運作。
• 機能的反面：1.7 公里的單一連續系統難以分區運作—— 離峰時段仍須維持整棟的空調與照明，能耗居高不下； 逾 8 萬片屋面板的清潔與更換、桁架的高空檢修都需要專用設備； 而 2018 年的暴潮證明，全島同一標高的設計讓災害一次影響所有機能—— 今日提出大型交通建築時，分區營運的可能性與關鍵設備的防洪高程必須在方案階段就一併畫出來。

計畫思考P L A N N I N G

本案可濃縮成三個可搬用的動作， 任何「大型交通建築 / 軟弱或人工地盤 / 超長動線的公共設施」考題都能直接套：

1. 造（make the ground）——當基地本身就是被製造出來的，把造地的成本與後果一起寫進計畫。 寫成：「本案基地為 ○（填海／整地／人工平台）形成之人工地盤， 計畫階段一併評估其長期沉陷、聯外依賴與生態影響，並納入營運成本。」
2. 調（design for adjustment）——承認條件會持續改變，讓關鍵構造保有被反覆修正的能力。 寫明：「主要柱位採可調整柱腳，並設 ○ 處沉陷監測點定期量測； 管線、伸縮縫與外牆接合處預留 △ 公分之變位餘裕。」 設計了可調構造之後，一定要回答「誰來量、多久量一次、調整時要不要停用」。
3. 順（let the flow shape it）——讓看不見的流動（空氣、人流）成為造型的依據，再把它顯示出來。 寫成：「本案主要空間採開放式氣流組織，屋頂斷面依氣流貼附路徑設定， 室內不設吊頂送風管；並以 ○ 之連續變化作為超長動線之方向指示。」

第四個動作是撐（plan for failure）： 替你的方案想一次「它最脆弱的那一天」。 寫成：「本案聯外僅 ○ 條路徑，計畫另訂中斷時之維生系統、滯留人員收容空間 △ 平方公尺 與物資儲備；關鍵機電設備設於設計洪水位以上 □ 公尺。」 能主動寫出災害情境下的備援，你的大型設施提案才站得住。

放進系列裡看：不確定的東西怎麼被接住C R O S S　R E A D I N G

基地內 / 基地外的層級對應L E V E L S

• 區域級：大阪都會區人口稠密、可用平地稀少，既有機場的噪音已引發長期爭議。 本案最重要的認知是：這座機場的基地位置是一個社會問題的解答，地理條件只是隨之而來的結果—— 若把同樣的設施放在人口密度較低、腹地充足的區域，整個方案的前提都會不成立。
• 基地級：基地是水深約 18 公尺、海床下有約 20 公尺軟弱黏土層的離岸海域。 建築把這個條件全部吸收：柱腳可調、介面預留變位、監測成為營運工作。
• 建築級：拉成長帶 → 剖面分層 → 屋頂連續 → 氣流決定斷面。 四個決策，全部指向「讓一座 1.7 公里長的建築仍然可以被一個人理解」這個目的。
• 人體級：旅客下車進入主樓，在挑高的大廳完成報到， 再沿著逐漸變化的屋頂曲線往登機門移動， 頭頂的動態雕塑隨氣流擺動，是這座機場給旅客的第一個提示：這棟建築正在呼吸。

環境條件與環境串聯E N V I R O N M E N T

• 壓密沉陷：填土重量使海床黏土層長期壓密， 沉陷速率隨時間遞減卻不會歸零，且各處不一致， 因此監測與調整必須被寫成永久性的營運項目。
• 海上的風壓與鹽害：離岸環境的設計風速高、鹽分濃度大， 屋面板與外露鋼構的耐蝕等級必須提高，檢修週期也要縮短。
• 暴潮與颱風：2018 年颱風燕子造成的暴潮直接淹沒機場—— 堤頂高程、關鍵機電設備的設置標高與聯外橋梁的備援，是同類方案必須先回答的三件事。
• 台灣的參照：台灣西南沿海長期超抽地下水造成地層下陷，部分地區年下陷量達公分級， 而填海造地另受《海岸管理法》與《環境影響評估法》規範； 若參考本案的作法， 應先取得長期沉陷推估與監測計畫，並在設計階段就決定哪些構造採可調整形式； 颱風暴潮與海平面上升使堤頂高程與機電設備標高必須留有餘裕。 台灣公共工程「重建設、輕維護」的預算文化，會讓沉陷監測與定期調整成為最容易被忽略的一筆帳。

本案交疊了兩個題目：用一片大屋頂罩住一整套交通流程，這個類型從哪裡來， 以及在一塊人造的、會動的地面上蓋房子，這件事有沒有先例。三個平行案分別回答了： 19 世紀車站大棚的類型原型、日本海上人工島的先例，以及皮亞諾自己在小尺度上的同一種作法。
